Как машина для гидростатических испытаний стальных труб обеспечивает требования к качеству

В производстве стальных труб гидростатические испытания используются для проверки прочности, герметичности и целостности трубы перед поставкой. Для труб, предназначенных для нефтегазовых трубопроводов, строительных объектов, систем водоснабжения и других напорных применений, результаты испытаний должны соответствовать установленным техническим требованиям.

Машина для гидростатических испытаний стальных труб позволяет стандартизировать этот процесс и контролировать основные параметры испытания.

Почему гидростатические испытания необходимы

При гидростатическом испытании труба заполняется водой и подвергается заданному внутреннему давлению. В процессе испытания контролируются утечки, падение давления, деформация и другие признаки возможных дефектов.

В отличие от визуального контроля, гидростатическое испытание позволяет проверить поведение трубы непосредственно под внутренним давлением. Это особенно важно для труб, работающих в условиях постоянной или повышенной нагрузки.

Фактическое испытательное давление и продолжительность выдержки должны определяться соответствующим стандартом, проектными требованиями и техническими условиями заказчика.

Как работает машина для гидростатических испытаний стальных труб

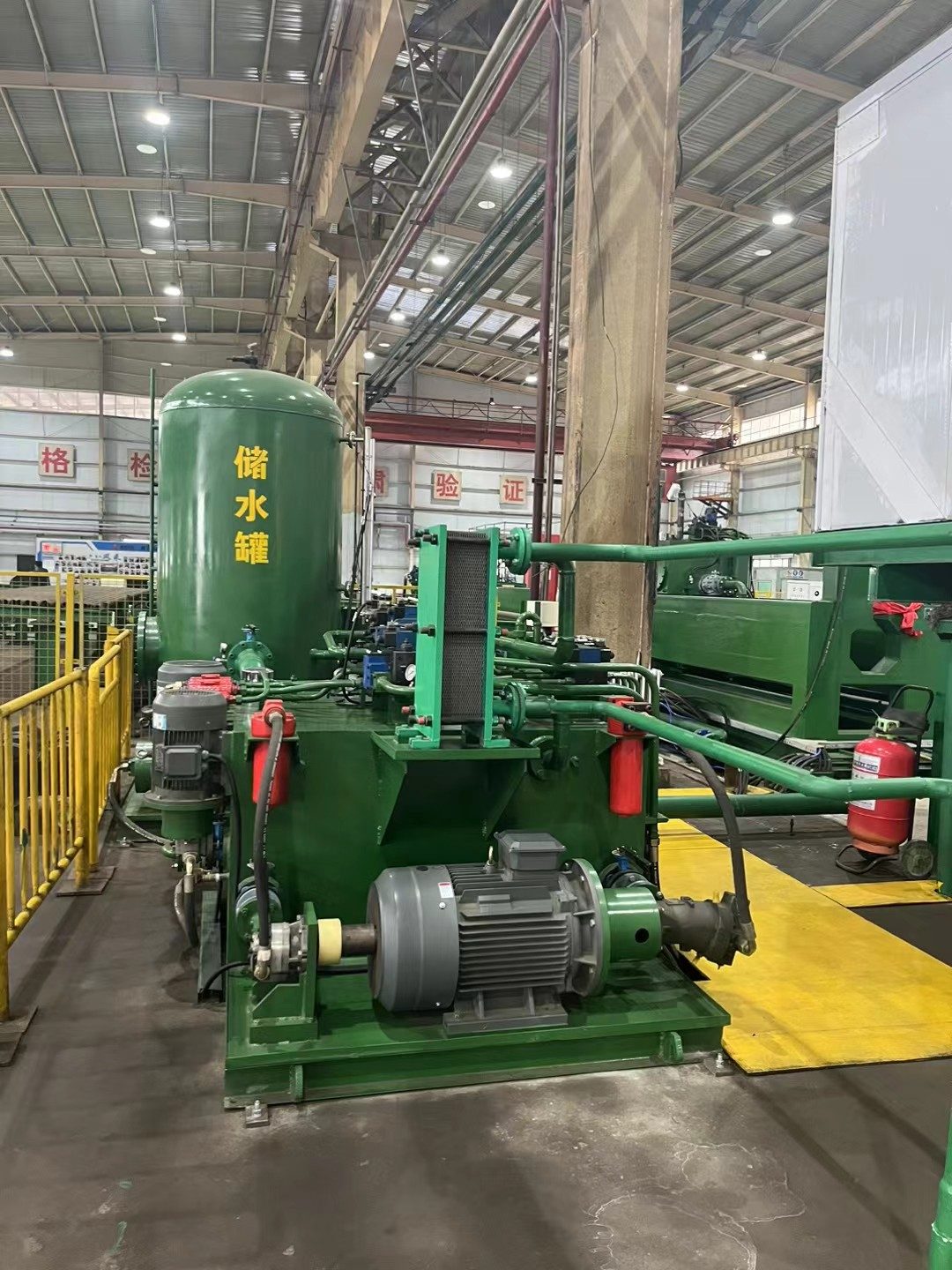

Основные узлы оборудования включают гидравлическую насосную систему, систему регулирования давления, торцевые уплотнения и систему управления с регистрацией данных.

Типовая последовательность испытания:

Этап	Процесс	Назначение
1	Установка и герметизация трубы с двух сторон	Предотвращение утечки при повышении давления
2	Заполнение трубы водой	Удаление воздуха и подготовка к испытанию
3	Постепенное повышение давления	Достижение заданного испытательного давления
4	Выдержка под давлением	Проверка герметичности и устойчивости трубы
5	Регистрация параметров испытания	Контроль и документирование результатов
6	Сброс давления и удаление воды	Подготовка трубы к следующей производственной операции

Автоматизация этих операций позволяет снизить влияние оператора и обеспечить более стабильные результаты при серийном производстве.

Как оборудование адаптируется к различным требованиям к качеству

Разные типы стальных труб требуют различных параметров испытаний. Диаметр, толщина стенки, материал, рабочее давление и назначение трубы влияют на требования к испытательному режиму.

Современная машина для гидростатических испытаний может настраиваться по основным параметрам:

• испытательное давление;
• время выдержки;
• диапазон диаметров труб;
• длина труб;
• способ торцевого уплотнения;
• последовательность заполнения и сброса давления;
• параметры регистрации данных.

Например, трубы для нефтегазовой отрасли могут требовать более высокого испытательного давления, тогда как для труб водоснабжения особое значение имеет контроль герметичности. Для отдельных промышленных труб могут применяться другие значения давления и времени выдержки в соответствии с техническими условиями.

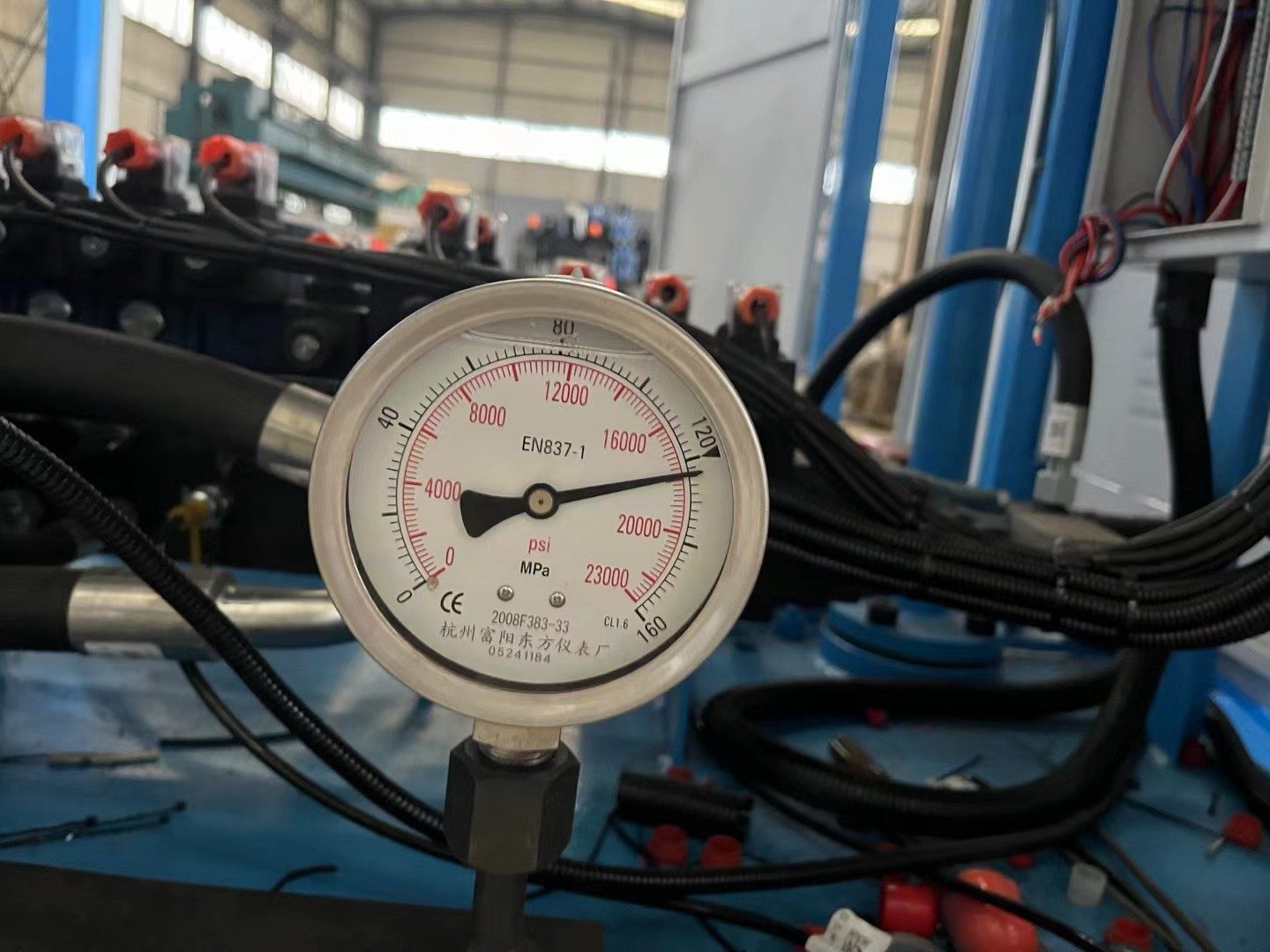

Контроль и регистрация результатов испытаний

Для серийного производства важно не только провести испытание, но и сохранить его результаты.

Система управления с цифровой регистрацией позволяет контролировать давление в режиме реального времени и фиксировать параметры испытательного цикла. Эти данные могут использоваться для внутреннего контроля качества, анализа результатов и подготовки отчетной документации.

Для производителей, работающих по требованиям API, ASTM, ISO и другим нормативным документам, наличие систематизированных данных испытаний также упрощает прослеживаемость продукции.

Основные преимущества для производителя стальных труб

Использование автоматизированной машины для гидростатических испытаний позволяет решить несколько практических задач:

• стабильный контроль испытательного давления;
• снижение риска ошибок оператора;
• повторяемость испытательных циклов;
• регистрация результатов каждого испытания;
• сокращение количества повторных испытаний;
• более эффективный контроль продукции перед отгрузкой;
• адаптация оборудования к различным типоразмерам труб.

Особенно важна такая система на производственных линиях с большим объемом выпуска, где ручной контроль не обеспечивает необходимую скорость и повторяемость.

Что необходимо учитывать при выборе машины

При выборе оборудования необходимо учитывать не только максимальное испытательное давление. Для конкретного производства важны диапазон диаметров и длины труб, максимальная толщина стенки, требуемая производительность линии, способ герметизации, продолжительность выдержки и требования к регистрации результатов.

Конструкция машины должна соответствовать фактическому диапазону продукции и условиям испытаний. Параметры давления и времени выдержки необходимо определять на основании применяемого стандарта и требований конкретного изделия.

Машина для гидростатических испытаний стальных труб является важной частью системы контроля качества на производстве. Она позволяет контролировать давление, проверять герметичность и прочность труб, регистрировать результаты испытаний и снижать количество продукции, не соответствующей установленным требованиям.

Marley Machinery разрабатывает и производит оборудование для гидростатических испытаний стальных труб с учетом диапазона диаметров, длины труб, испытательного давления, способа герметизации и требований производственной линии.
