Роль гидроиспытательной машины в обеспечении качества сварных соединений

Даже если сварные швы выглядят идеально, без проверки под давлением они практически не имеют ценности во многих промышленных применениях. В сосудах под давлением, трубопроводах, котлах и любых системах, где жидкости или газы работают под высоким давлением, разрушение сварного соединения может привести к катастрофическим последствиям — угрозе безопасности, дорогостоящим простоям и репутационным потерям.

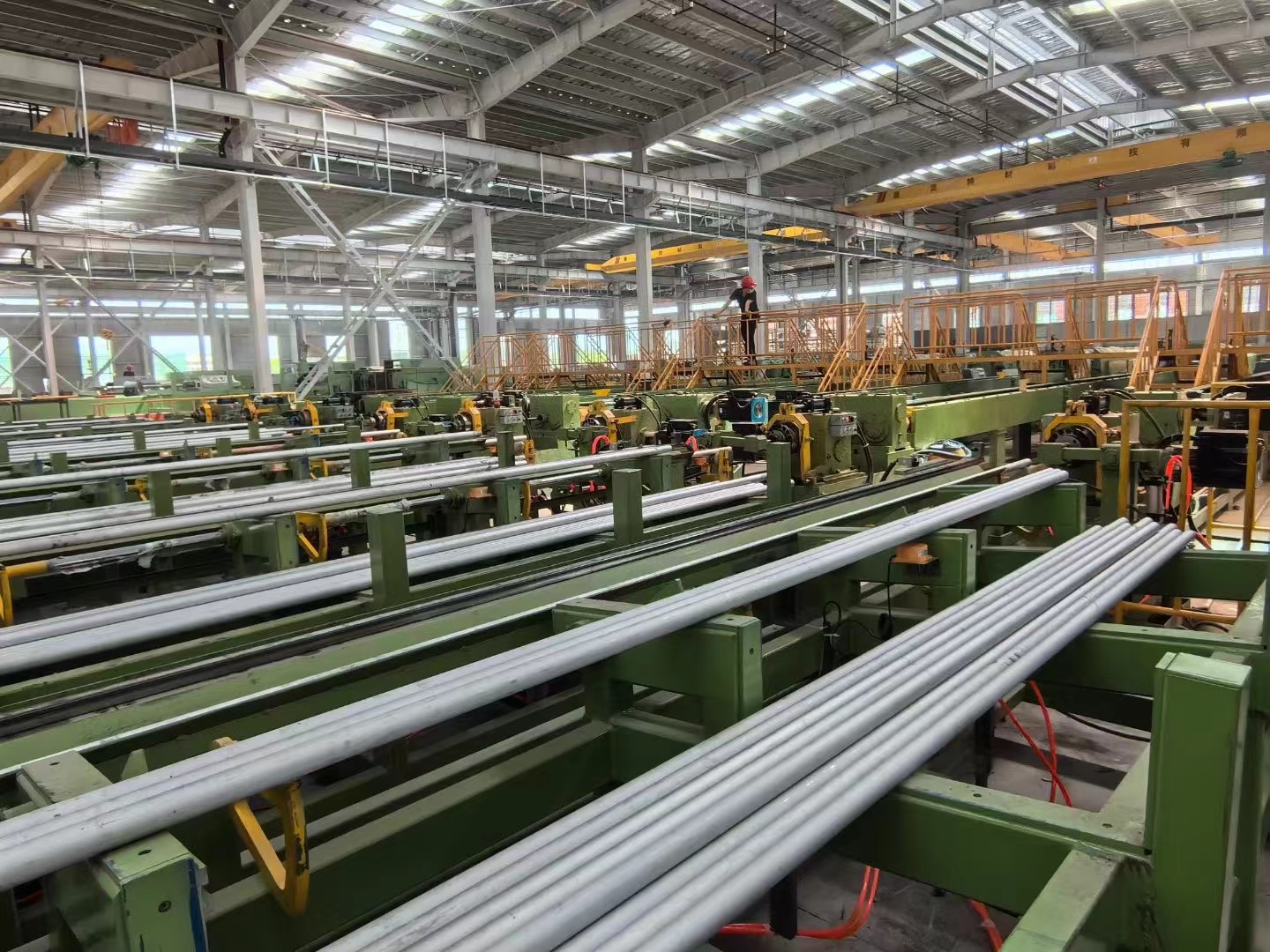

Именно здесь вступает в работу гидроиспытательная машина. Она обеспечивает реальную «нагрузочную проверку», позволяя убедиться, что сварные соединения прочны, герметичны и соответствуют требованиям. Это своего рода момент истины: после сварки изделие подвергается давлению, чтобы проверить его до ввода в эксплуатацию.

Коротко: гидроиспытания — это критически важный этап в системе обеспечения качества сварки.

Как гидроиспытания вписываются в процесс контроля качества сварки

Типовой процесс производства трубопроводов или оборудования под давлением включает:

• Сварка → после сварки соединение охлаждается и проходит термическую обработку (при необходимости)

• Визуальный и неразрушающий контроль (NDT) → проверка на трещины, капиллярный контроль, ультразвуковой или радиографический контроль

• Гидроиспытание → изделие (участок трубы, сосуд, соединение) заполняется водой и подвергается давлению (обычно 1,3–1,5 от расчетного)

• Выдержка и мониторинг → давление удерживается, контролируется его падение и возможные утечки

• Результат (годен / брак) → при успешном испытании шов подтверждается; при дефекте — ремонт и повторное испытание

Гидроиспытания не заменяют методы неразрушающего контроля, такие как рентген или ультразвук, а дополняют их. Некоторые дефекты (микропоры, непровары, микротрещины) могут не выявляться NDT, но проявляются под давлением.

Что гидроиспытание показывает о качестве сварки

Гидроиспытания позволяют выявить:

• Микроутечки и пористость — даже небольшие каналы могут пропускать жидкость под давлением

• Непровар и недостаточную глубину проплавления — проявляются через утечки или деформации

• Дефекты зоны термического влияния — возможны трещины или деформации

• Ползучесть или пластическую деформацию — при слабой металлургии шва

• Потенциальную усталостную прочность (косвенно) — если шов не выдерживает статическое давление, он не выдержит и циклические нагрузки

В производстве сосудов под давлением гидроиспытания часто являются обязательными по стандартам (ASME, PED и др.).

Практический пример: локальные и комплексные испытания

Один из наших клиентов — производитель труб в Юго-Восточной Азии — выполнял капиллярный и ультразвуковой контроль, но при сборке системы обнаружились утечки в сварных муфтах.

Решение: внедрение локальной станции гидроиспытаний — испытание только сварного соединения, а не всей системы.

Результат:

• сокращение времени переделок

• предотвращение повреждения всей линии

Вывод: проверка сварных соединений на раннем этапе значительно снижает риски.

На что обращать внимание при выборе гидроиспытательной машины

Если вы выбираете гидроиспытательную машину для контроля сварки, учитывайте:

Почему это важно для бизнеса

Инвестиции в качественную гидроиспытательную машину дают:

• Снижение брака и переделок

• Повышение доверия клиентов

• Ускорение приемки и сертификации

• Снижение рисков аварий и ответственности

• Конкурентное преимущество

Я часто говорю клиентам:«Стоимость гидроиспытания ничтожна по сравнению с последствиями отказа сварного шва в эксплуатации».И практика показывает — с этим сложно поспорить.
