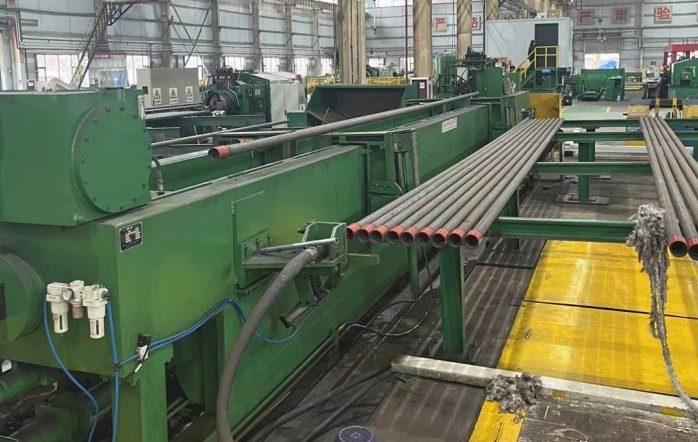

Как гидростатическая испытательная машина влияет на эффективность производства стальных труб

В производстве стальных труб гидравлические испытания влияют не только на контроль качества. Правильно подобранная гидростатическая испытательная машина может также снизить затраты на повторные испытания, ремонт и брак, а также повысить пропускную способность производственной линии.

Поэтому при выборе оборудования необходимо учитывать не только максимальное испытательное давление, но и время цикла, диапазон размеров труб, автоматизацию и регистрацию результатов.

Как гидростатические испытания влияют на производственные затраты

Основная задача гидростатического испытания — проверить способность трубы выдерживать заданное внутреннее давление и выявить утечки или недопустимое падение давления до отправки продукции заказчику.

Выявление проблем непосредственно на производстве позволяет:

• отделить несоответствующие трубы до отгрузки;
• сократить повторную обработку и повторные испытания;
• снизить риск возврата продукции;
• уменьшить затраты на ремонт после поставки;
• сохранить стабильный производственный цикл.

Таким образом, экономический эффект оборудования связан не только с самим испытанием, но и с предотвращением затрат, которые возникают при обнаружении дефектов на более позднем этапе.

Основные факторы, влияющие на эффективность

Фактор	Практическое значение
Испытательное давление	Должно соответствовать максимальному требованию к продукции
Время цикла	Определяет количество труб, которое можно испытать за смену
Диапазон размеров	Машина должна работать с требуемыми диаметрами, длиной и толщиной стенки
Автоматизация	Снижает количество ручных операций
Техническое обслуживание	Влияет на простой оборудования и эксплуатационные расходы
Регистрация данных	Обеспечивает документирование результатов испытаний

1. Сокращение брака и повторной обработки

Если дефект выявляется только после отгрузки, затраты включают транспортировку, ремонт, повторное испытание и простой оборудования или участка у заказчика.

Гидростатическое испытание позволяет проверить трубу до поставки. Это помогает раньше выявлять проблемы, связанные с герметичностью или способностью выдерживать заданное давление.

При этом система контроля должна обеспечивать стабильные параметры испытания, чтобы избежать как пропуска несоответствующей продукции, так и необоснованного брака.

2. Сокращение времени испытания

Для серийного производства время одного цикла напрямую связано с производительностью линии.

Типовой цикл может включать:

Загрузка → позиционирование → заполнение водой → повышение давления → выдержка → сброс давления → разгрузка

Если гидроиспытательная машина работает значительно медленнее основной линии, участок испытаний становится узким местом.

Для высокопроизводительных линий может использоваться многопозиционная конфигурация, позволяющая выполнять испытания нескольких труб последовательно или параллельно в зависимости от конструкции оборудования.

3. Автоматизация и регистрация результатов

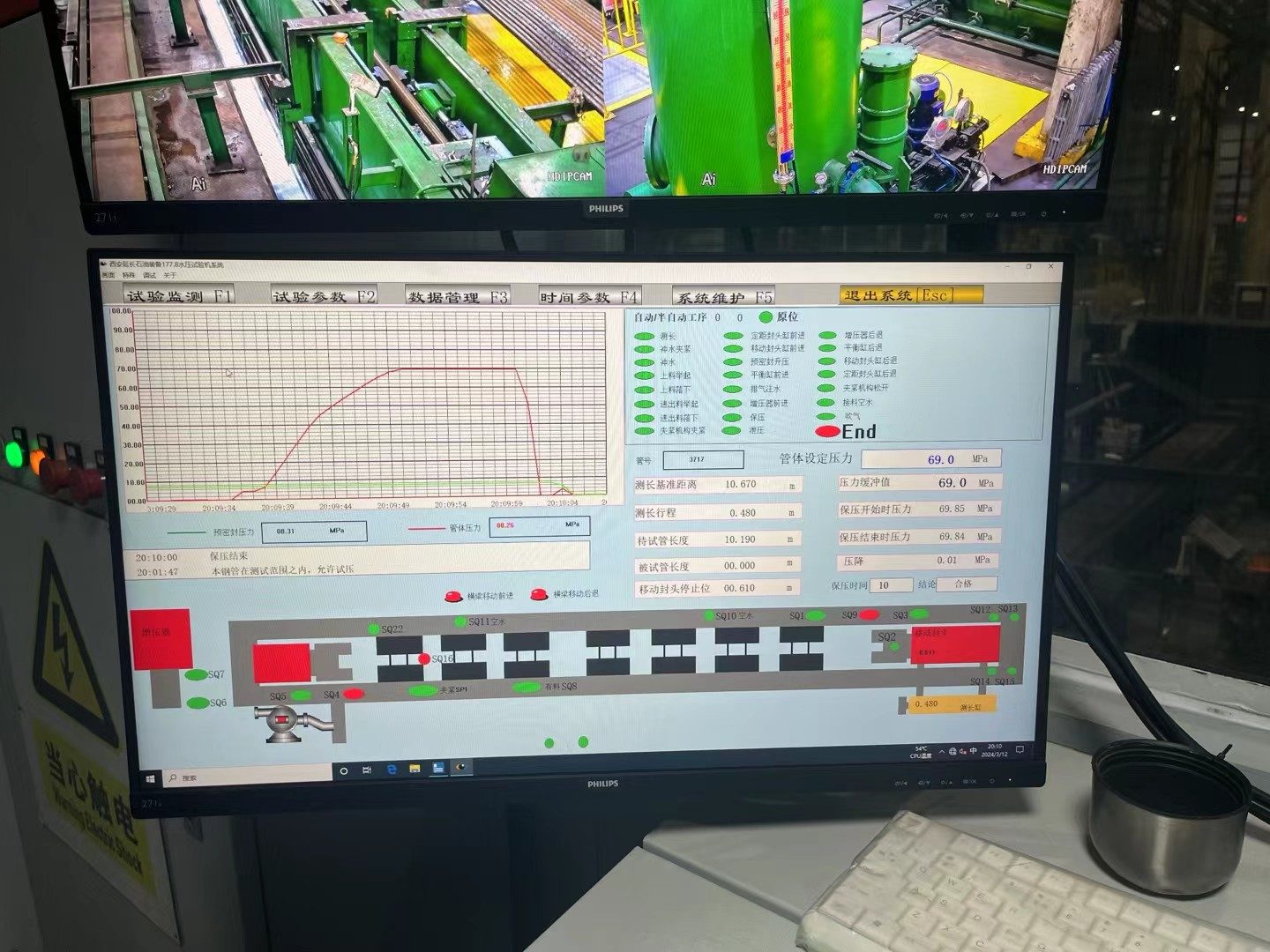

Современная гидростатическая испытательная машина для стальных труб может оснащаться PLC, HMI, автоматическим управлением давлением и системой регистрации данных.

Основные параметры могут включать:

Test Pressure → Holding Time → Pressure Curve → Pressure Drop → Pass/Fail

Такая регистрация упрощает контроль партии, анализ результатов и подготовку документов для заказчика.

4. Учет диапазона труб

Оборудование должно соответствовать реальной номенклатуре производства.

Перед выбором машины необходимо определить:

• минимальный и максимальный наружный диаметр;
•   минимальную и максимальную толщину стенки;
• длину труб;
• материал;
• испытательное давление;
• требуемое время выдержки;
• производительность линии.

Если машина рассчитана только на одну типоразмерную группу, расширение производства в дальнейшем может потребовать дополнительной модернизации.

5. Что учитывать при выборе оборудования

Чтобы гидравлические испытания не создавали дополнительное ограничение для производства, необходимо проверить:

1. Испытательное давление
Максимальное давление машины должно соответствовать требованиям продукции с необходимым запасом.

2. Время цикла
Цикл должен соответствовать требуемой производительности линии.

3. Систему герметизации
Конструкция уплотнения выбирается с учетом диаметра трубы, состояния торцов и испытательного давления.

4. Диапазон размеров
Машина должна обеспечивать требуемый диапазон наружных диаметров, толщины стенки и длины труб.

5. Автоматизацию
PLC и автоматическое управление позволяют уменьшить количество ручных операций и стабилизировать последовательность испытания.

6. Техническое обслуживание
Необходимо учитывать доступность уплотнений, запасных частей и технической поддержки.

Как Marley Machinery конфигурирует оборудование

В Marley Machinery гидростатическая испытательная машина конфигурируется на основании реальных характеристик труб и требований производственной линии.

При проектировании учитываются:

диаметр трубы + длина + толщина стенки + испытательное давление + время выдержки + способ герметизации + производительность + уровень автоматизации

На основании этих данных определяется конструкция испытательных головок, системы герметизации, гидравлической системы, механизма перемещения и системы управления.

Для производства с несколькими типоразмерами труб оборудование может быть рассчитано на заданный диапазон продукции.

Экономическая эффективность гидростатической испытательной машины зависит не только от ее цены. На результат влияют время цикла, производительность, диапазон размеров труб, автоматизация, система герметизации, техническое обслуживание и возможность регистрации результатов.

Для промышленной линии правильно подобранная машина должна соответствовать реальным параметрам труб и не создавать узкое место между производством и контролем качества.

Marley Machinery проектирует гидростатические испытательные машины с учетом характеристик труб и требований конкретной производственной линии.
