Решение проблем производства стальных труб с помощью гидростатических испытательных машин

При производстве стальных труб необходимо контролировать не только производительность линии, но и соответствие готовой продукции требованиям по прочности и герметичности. Дефекты сварного шва, отклонения толщины стенки и негерметичность торцевых уплотнений могут привести к неудовлетворительным результатам испытаний, повторной обработке и браку.

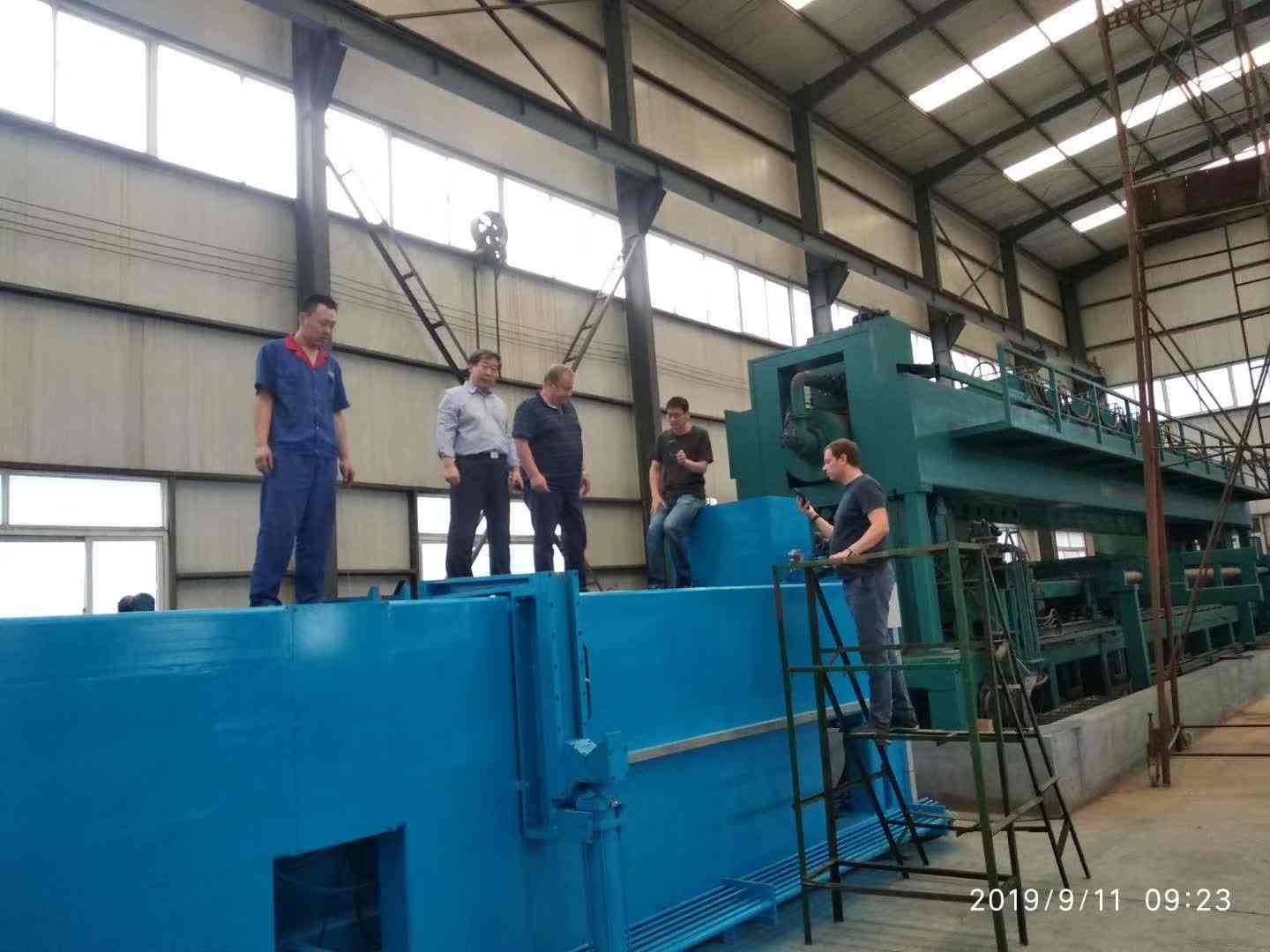

Гидростатическая испытательная машина позволяет проверять трубы под заданным внутренним давлением и выявлять утечки и другие признаки несоответствия установленным критериям испытаний.

Основные проблемы при производстве стальных труб

На трубных заводах часто возникают следующие задачи:

• Дефекты сварных соединений. Некоторые дефекты не выявляются при визуальном контроле, но могут проявиться во время испытания давлением.
• Отклонения геометрических параметров. Различия наружного диаметра и толщины стенки требуют соответствующей настройки оборудования и системы уплотнения.
• Высокий процент брака. Неудовлетворительные результаты испытаний увеличивают затраты на повторный контроль, доработку и утилизацию продукции.
• Требования стандартов. Производителям необходимо выполнять применимые требования, например API 5L, ISO 3183 и ASTM A530, в зависимости от типа трубы и области применения.
• Прослеживаемость результатов. Заказчики могут требовать документального подтверждения того, что каждая труба прошла испытание перед отгрузкой.

Как гидростатическая испытательная машина решает эти задачи

Производственная проблема	Возможности оборудования	Практический результат
Утечки и дефекты, проявляющиеся под давлением	Подача воды, повышение давления и контроль его изменения в течение установленного времени	Выявление несоответствий критериям испытаний
Различия диаметра и толщины стенки	Настройка испытательной оснастки и системы уплотнения под заданный диапазон труб	Возможность испытания разных типоразмеров при соответствующей конфигурации
Низкая производительность контроля	Автоматизация позиционирования, заполнения, нагружения и разгрузки	Сокращение вспомогательного времени и ручных операций
Требования к документации	PLC/HMI, регистрация параметров и формирование отчётов — в зависимости от комплектации	Сохранение данных для контроля и прослеживаемости
Повторные испытания и высокий процент брака	Стабильное выполнение заданного цикла и контроль результатов	Снижение риска необоснованной отбраковки и пропуска дефектной продукции

Испытательное давление и время выдержки нельзя выбирать по универсальному коэффициенту для всех труб. Их определяют по применимому стандарту, техническим требованиям заказчика, материалу и параметрам изделия.

Какие параметры важны при выборе оборудования

При подборе гидростатической испытательной машины необходимо учитывать не только максимальное давление, но и весь рабочий диапазон производства.

1. Испытательное давление

Максимальное рабочее давление машины должно соответствовать требованиям к испытываемым трубам. Насосная система, измерительные приборы, испытательные головки и уплотнения должны быть рассчитаны на предусмотренные режимы работы.

2. Диаметр, длина и толщина стенки трубы

Эти параметры определяют конструкцию испытательных головок, способ герметизации, расположение опор и систему перемещения труб. Если завод выпускает трубы разных размеров, оборудование необходимо рассчитывать на весь требуемый диапазон.

3. Система уплотнения

Неправильное уплотнение может вызвать утечку в зоне соединения с испытательной головкой и привести к ошибочному результату. Конструкция уплотнений должна соответствовать диаметру трубы, состоянию торцов и испытательному давлению.

4. Автоматизация и регистрация данных

PLC/HMI позволяет управлять последовательностью операций и контролировать заданные параметры. В зависимости от комплектации система может записывать испытательное давление, время выдержки, кривую давления и результат Pass/Fail.

5. Производительность и техническое обслуживание

При оценке производительности следует учитывать полный цикл: загрузку трубы, позиционирование, герметизацию, заполнение водой, повышение давления, выдержку, сброс давления и выгрузку. Многостанционная конструкция и автоматическая транспортировка могут повысить пропускную способность линии, если соответствуют фактическому производственному ритму.

Подбор гидростатической испытательной машины под требования производства

Wuxi Marley Machinery Technology Co., Ltd. разрабатывает гидростатические испытательные машины с учётом параметров труб и условий эксплуатации заказчика.

Для подготовки технического предложения обычно необходимы следующие данные:

• наружный диаметр, толщина стенки и длина труб;
• материал и тип трубы — бесшовная или сварная;
• требуемое испытательное давление и время выдержки;
• применимый стандарт или техническая спецификация заказчика;
• плановая производительность линии;
• требуемый уровень автоматизации и способ регистрации результатов.

На основании этих данных определяются конструкция испытательных головок, система уплотнения, параметры гидравлического оборудования, количество испытательных станций и схема транспортировки труб.

Правильно подобранная гидростатическая испытательная машина помогает стандартизировать контроль давления, уменьшить количество лишних ручных операций и обеспечить документируемые результаты испытаний перед отгрузкой стальных труб.
