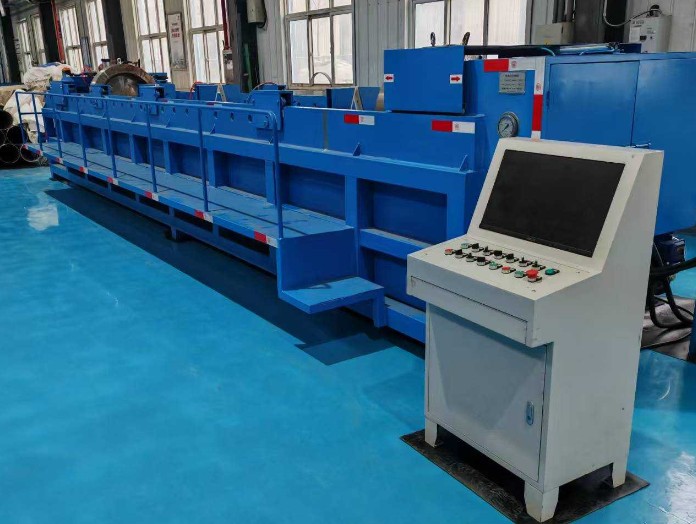

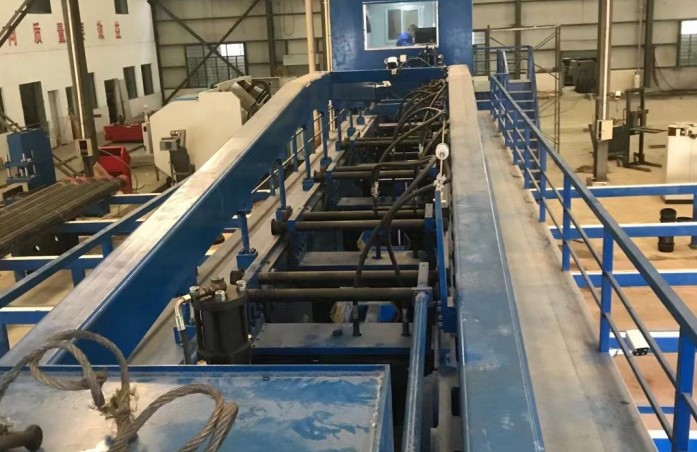

Выявление скрытых дефектов стальных труб с помощью установки для гидравлических испытаний

Не все дефекты стальных труб можно обнаружить при визуальном осмотре. Микротрещины, несплошности сварного шва и внутренние включения требуют соответствующих методов контроля. Гидравлические испытания решают другую, но не менее важную задачу: проверяют, выдерживает ли труба заданное внутреннее давление и сохраняет ли герметичность в установленных условиях. Для производителей стальных труб гидравлический испытательный стенд является частью контроля качества готовой продукции перед отгрузкой заказчику.

Что позволяет выявить гидравлическое испытание?

Во время испытания трубу заполняют водой, герметизируют торцы и постепенно повышают внутреннее давление до заданного значения. После выдержки в течение установленного времени проверяют наличие утечек, оценивают изменение давления и фиксируют результаты испытания.

Если труба не выдерживает заданных условий, её направляют на дополнительную проверку. При этом по одному только падению давления нельзя достоверно определить, где именно находится дефект: причиной могут быть повреждение трубы, негерметичность торцевого уплотнения или другие особенности испытательной системы.

Возможная проблема	Что показывает гидравлическое испытание	Какой контроль может потребоваться дополнительно
Сквозная трещина или нарушение целостности стенки	Возможная утечка или неспособность выдержать заданное давление	Ультразвуковой или другой подходящий метод НК
Несплошность сварного шва	Может проявиться утечкой или разрушением при испытании	УЗК, радиографический контроль или другой метод по требованиям стандарта
Внутренние включения и пористость	Только если они влияют на герметичность или прочность при заданных условиях	Специализированный неразрушающий контроль
Локальное уменьшение толщины стенки	Испытание может выявить потерю герметичности или несущей способности, но не определяет точную толщину	Ультразвуковое измерение толщины
Негерметичность торцевого уплотнения	Утечка в зоне соединения или нестабильность давления	Проверка уплотнений, зажимов и испытательной оснастки

Гидравлическое испытание не заменяет методы неразрушающего контроля, предназначенные для обнаружения и оценки конкретных дефектов.

Почему этот этап важен для контроля качества?

Для труб, используемых в нефтегазовой отрасли, водоснабжении и промышленных системах, соответствие установленным требованиям по давлению и герметичности имеет практическое значение. Испытание до отгрузки помогает выявить изделия, не прошедшие заданные критерии приёмки.

Результаты должны оцениваться по применимому стандарту или технической спецификации заказчика. Сам факт проведения гидравлического испытания не означает автоматического соответствия всем требованиям API, ASTM, ISO или другого стандарта.

Что важно при выборе установки для гидравлических испытаний?

Производительность оборудования зависит не только от максимального испытательного давления. При подборе установки необходимо учитывать диапазон наружных диаметров, длину труб, толщину стенки, материал и требуемую производительность линии.

Особое внимание следует уделить следующим параметрам:

• Точность регулирования давления. Система должна обеспечивать требуемое испытательное давление и контролируемую выдержку.

• Торцевое уплотнение. Неподходящее или изношенное уплотнение может вызвать утечку и привести к ошибочной оценке результата.

• Время выдержки. Оно устанавливается в соответствии с применимым стандартом и техническими требованиями, а не выбирается произвольно для увеличения производительности.

• Регистрация результатов. Запись давления, времени выдержки и итогового статуса испытания упрощает прослеживаемость результатов.

• Обработка после испытания. Слив воды и, если требуется, сушка помогают снизить риск коррозии при хранении и дальнейшей транспортировке.

При выборе установки важно учитывать весь испытательный цикл — от позиционирования и заполнения трубы водой до сброса давления и выгрузки готового изделия.

Индивидуальная конфигурация оборудования

Wuxi Marley Machinery Technology Co., Ltd. разрабатывает установки для гидравлических испытаний стальных труб с учётом требований конкретного проекта. Конфигурация определяется по размерам труб, необходимому испытательному давлению, производительности и условиям эксплуатации.

Для предварительного подбора оборудования необходимо указать наружный диаметр, длину и толщину стенки трубы, материал, требуемое испытательное давление и объём производства.

Грамотно организованное гидравлическое испытание помогает проверить герметичность и способность трубы выдерживать заданную нагрузку. Для полноценной оценки качества его следует сочетать с другими методами контроля, если этого требуют характеристики продукции и применимые стандарты.
