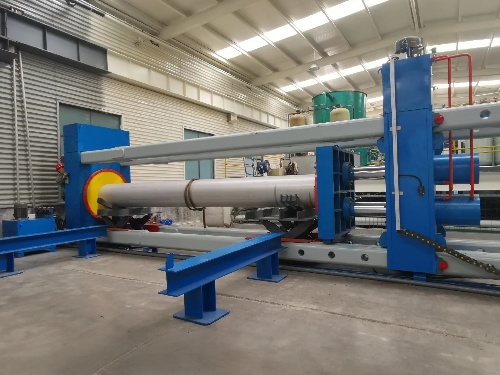

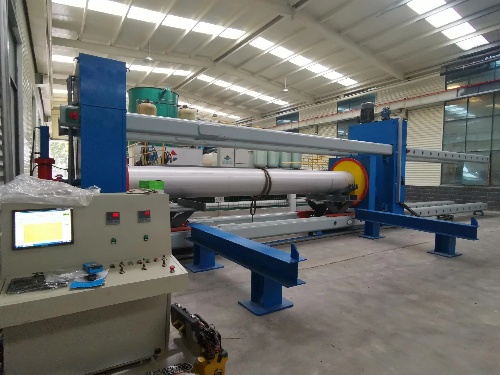

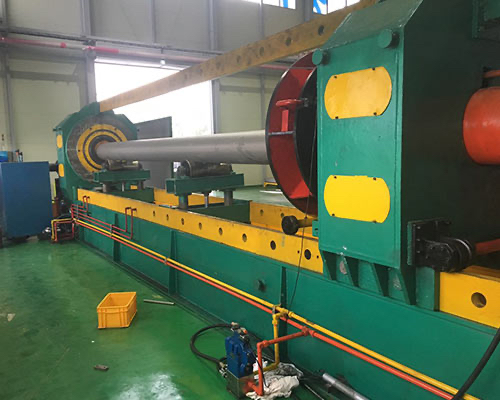

Гидро тестеры

2,1 гидро тестеры Применение: Используется для комбинированных гидростатических испытаний стальных труб.

2,2 гидро-тестеры Тип: Одностанционный четырехлучевой тип с торцевыми уплотнениями.

2,3 гидротестеры Основные компоненты: растяжимая балка, подвижная испытательная головка, подъемный ролик, испытательная головка, фиксированная испытательная головка, гидравлический толкатель, система водоснабжения низкого давления, бустерная система, большие и малые гидравлические станции и электронная система управления PLC.

Основные рабочие параметры: Ниже приведены параметры примера стальной трубы гидростатического испытания машины.

3500 тонн/% 1460 Тип

Диаметр стальной трубы (внутренний диаметр) Диапазон: от 159 до 1422 мм (соответствующий диапазон толщины стенки: от 5 до 20 мм (соответствующий диапазон диаметров: такой же, как указано выше)

Диапазон длины стальной трубы: от 6 до 12 метров

Материалы стальных труб: углеродистая сталь и нержавеющая сталь; S235/S355/20 #/Q345r/Q345b/304/316L и т. Д.

(Специальные распоряжения: Спираль сварила трубу/безшовную трубу/трубу нержавеющей стали безшовную/сваренную нержавеющей сталью трубу)

Тяга главного цилиндра: 3500 тонн (тройной тип цилиндра)

Метод уплотнения: концевое уплотнение

Материал уплотнительной пластины: резина

Время задержки: от 4 до 6 секунд

Материалы стальных труб: 20 #/Q345r/Q345b/304/316L и т. Д. Композитное и испытательное давление рассчитывают по стандартной формуле: P = 2SR/D. Пример расчета: Например, при производстве композитных стальных труб 400 давление P рассчитывается как: P = 2SR / D. Толщина стенки стальной трубы S = 10 мм, допустимое напряжение R стальной трубы № 20 составляет 137 МПа (при комнатной температуре), а наружный диаметр стальной трубы составляет 400 мм. Следовательно, P = 2SR / D = 2 × 10 × 137 ÷ 400 = 6, 85 МПа.

Для специальных заказов спиральной сварной трубы/стальной трубы с прорезями формулы расчета композитного давления и испытательного давления должны быть указаны отдельно во время заказа.

Метод повышения давления: насос высокого давления

Испытательная среда: эмульсия или водопроводная вода с ингибитором коррозии.

Электропитание Подгонянный

Электропитание управления Подгонянный

IV. Введение в основные компоненты тестера гидростатического давления:

4,1 Балки тестера гидростатического давления растяжимые:

Четыре прямоугольные балки размером 500 × 300 × 20 × 15000 мм могут быть соединены с подвижной испытательной головкой для труб различной длины от 6000 до 12500 мм. 4,2 собрание головы теста гидростатической машины теста мобильное:

Включает мобильный конец, дорожный привод и другие компоненты.

Часть хода приводится в движение двойными гидравлическими цилиндрами.

Фиксированный конец оснащен клапаном выпуска воздуха, который открывается и закрывается гидравлическим цилиндром.

4,3 гидро тестеры Подъемный ролик

Подъемный ролик приводится в движение гидравлическим цилиндром и управляется двойными направляющими стержнями.

4,4 гидро тестеры фиксированной тестовой головки Ассамблеи

Включает предохранительные клапаны впуска и выпуска воздуха высокого и низкого давления, управляемый клапан DN100 с гидравлическим цилиндром и датчик давления.

4,5 гидро тестеры системы низкого давления воды

Включает погружной насос, водяной клапан низкого давления и систему трубопроводов. Когда стальная труба заполнена с водой, клапан уплотнения воды низкого давления закрывает.

Сливной клапан низкого давления открывается и закрывается гидравлическим цилиндром.

4,6 Гидростатическое Испытание Машины Высокого Давления Системы Воды

Включает в себя плунжерный насос высокого давления, блок обратного клапана, датчик давления и трубопровод высокого давления.

После того, как воздух в трубе будет выпущен через выпускной клапан, плунжерный насос высокого давления непрерывно нагнетает воду в трубу, чтобы увеличить давление воды.

Когда давление в трубе достигает требуемого уровня, давление останавливается, и давление в трубе сбрасывается в течение определенного периода времени под контролем датчика давления, умных часов и компьютера.

4,7 гидро тестеры Гидравлическая система Описание:

4.7.1 гидро тестеры Обзор системы:

Гидравлическая система главного цилиндра гидротестеров оснащена отдельной гидравлической станцией.

Один комплект вспомогательных цилиндровых гидравлических насосных станций и девяти гидравлических клапанов (толчок цилиндра, толчок цилиндра, быстрое движение мобильного терминала, левый подъемный ролик, правый подъемный ролик, боковое движение трубы, подъем блокировки труб, гидравлический регулирующий клапан низкого давления с высоким потоком и одиночный электрический сброс давления и выхлоп).

Все гидравлические компоненты являются фирменными, а внутренний сердечник клапана ключевого обратного клапана изготовлен из нержавеющей стали. Эта технология решает проблему ржавчины, когда обратный клапан используется с водой в качестве среды. Это отечественный и международный первый, и патент был подан на.

4.7.2 гидротестеры Эксплуатация:

Для первого комбинированного испытания под давлением запустите двигатель масляного насоса и отрегулируйте давление от низкого до высокого в соответствии с давлением, требуемым для каждого компонента. Затем управляйте каждым цилиндром по одному без нагрузки. Только после того как деятельность правильна может материальная питаясь деятельность быть унесена. Если давление недостаточное во время работы, его можно медленно увеличивать, но оно не должно превышать максимальное давление системы. Впоследствии следует запустить двигатель масляного насоса. Каждое комбинированное испытание под давлением и испытание под давлением можно проводить только после того, как гидравлическая система будет в норме.
