Машина для гидравлических испытаний труб

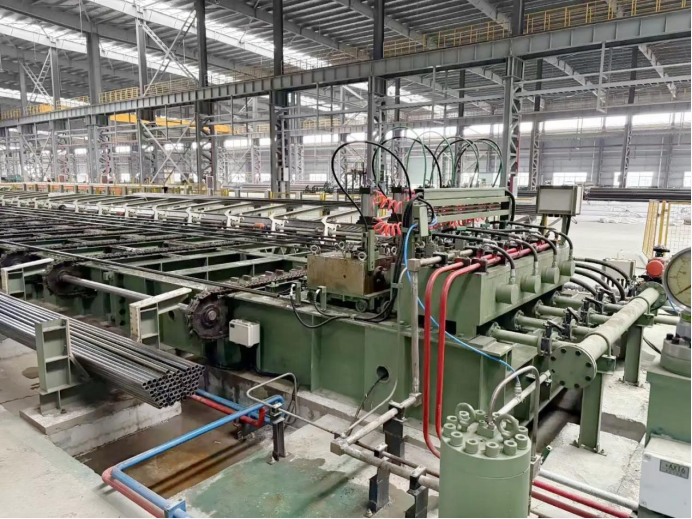

Машина гидростатического испытания трубы машина которая использует управление баланса масл-воды для того чтобы выполнить тесты гидростатического давления на стальных трубах. Он в основном состоит из следующих частей: стальной трубный конвейер, система водоснабжения, масляная система и система управления.

Введение машины испытания трубы Марли гидро

Стальная труба транспортируя устройство отвечает за в и из передачи стальных труб. Система водоснабжения отвечает за заполнение воды в стальную трубу для повышения давления во время испытания на гидростатическое давление стальной трубы. Система масла ответственна за контролировать голову для того чтобы достигнуть баланса давления масл-воды на конце трубы во время испытания гидростатического давления стальной трубы. Система управления ответственна за управление автоматической деятельности всего оборудования, автоматическое хранение проверок данных, и управление исторических данных.

Система управления гидравлической испытательной машиной для труб представляет собой простую систему управления DCS, которая состоит из трех частей: аппаратной системы, программной системы и человека.

Состав системы гидравлических испытаний труб

Машина для гидростатического тестирования труб Marley в основном состоит из главного компьютера, ведомого компьютера, человеко-машинного интерфейса (HMI), полевых датчиков и исполняемых компонентов.

Хост-компьютер включает в себя инженерную станцию и операторскую станцию, которые используют общий компьютер. Хост-компьютер также служит сервером данных, храня тестовые данные.

Вневедомый компьютер, ПЛК Siemens S7-200, передает сигналы, обнаруженные датчиками поля, на главный компьютер для обработки сигналов. Он также переводит команды управления главного компьютера в инструкции исполнения для управления действиями исполняемых компонентов поля, тем самым достигая автоматизированной скоординированной работы системы и завершая гидростатическое испытание стальных труб.

HMI включает в себя клавиатуру, мышь и панель управления. Используя клавиатуру и мышь, экран деятельности компьютера учитывает передачу параметра, контроль в реальном времени, и печатание отчета о данных. Панель управления управляет работой периферийного вспомогательного оборудования, включая транспортировку труб, запуск и остановку масляных и водяных насосов, а также подвижные торцевые заглушки труб.

Полевые датчики включают в себя датчики давления воды и масла, которые контролируют давление воды и масла в системах в режиме реального времени, преобразуя их в электрические сигналы и передавая их в ПЛК для дальнейшей обработки. Исполняемые компоненты включают электрогидравлические пропорциональные клапаны, электромагнитные распределительные клапаны, двигатели и сигнальные индикаторы, которые отвечают за реализацию конкретных действий машины и соответствующих сигналов.

Система программного обеспечения

Система программного обеспечения машины испытания трубы Марли гидростатическая включает программное обеспечение конфигурации контроля, программное обеспечение для управления историческими данными и программное обеспечение разработки деятельности ПЛК.

Программное обеспечение конфигурации мониторинга состоит из системы среды разработки и системы среды эксплуатации. Это программное обеспечение устанавливается на инженерные и операторские станции. Инженеры имеют разрешение на запуск как среды разработки, так и среды эксплуатации, в то время как операторы могут запускать только систему среды эксплуатации. Система операционной среды защищена иерархическими паролями, при этом операторы с различными разрешениями ограничены операциями, соответствующими их разрешениям. Инженеры имеют самые высокие разрешения и могут выполнять все операции. Инженеры используют систему среды разработки для разработки программ мониторинга, в то время как система среды эксплуатации отвечает за сбор и хранение данных в реальном времени на месте.

Программное обеспечение для управления историческими данными включает систему баз данных (база данных Access), программное обеспечение для запроса отчетов о данных (исполняемый файл, разработанный с использованием Visual Basic) и систему разработки Visual Basic, которая отвечает за запросы отчетов об исторических данных.

Инженеры используют программное обеспечение для разработки программного обеспечения управления ПЛК, которое выполняет необходимые действия через систему ПЛК. Программное обеспечение для работы ПЛК загружается в память ПЛК и автоматически контролирует действия исполняемых компонентов на месте. Состав персонала

Персонал состоит из инженеров и операторов. Инженеры отвечают за техническое обслуживание программного обеспечения и аппаратную техническую поддержку системы управления.

Операторы отвечают за детальные операции и выполняют все функции гидравлического пресса.
