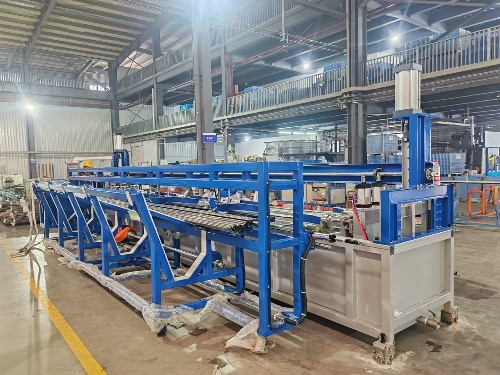

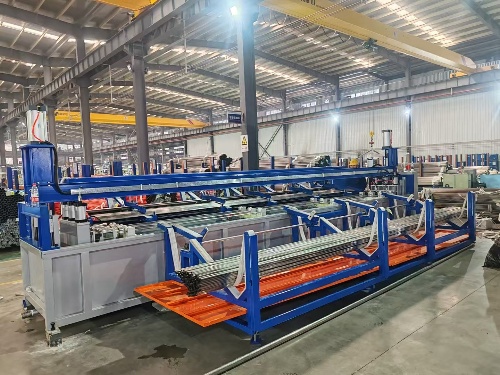

Гидростатическая испытательная машина

Введение блока:
Эта машина в основном используется для подводных испытаний металлических трубопроводов под давлением. Пресса теста осуществляет питаться и дишаргинг через поперечный механизм передачи. Каждый работник
Несколько труб могут быть проверены на циркуляцию. Процесс испытания под давлением контролируется и контролируется «промышленным компьютером + ПЛК», с разумным структурным дизайном,
Передовые и зрелые технологии, стабильная работа системы, удобство эксплуатации, использования и обслуживания, сильная непрерывная профессиональная стабильность, высокая эффективность контроля и т. Д.
1. Краткое введение режима работы устройства:

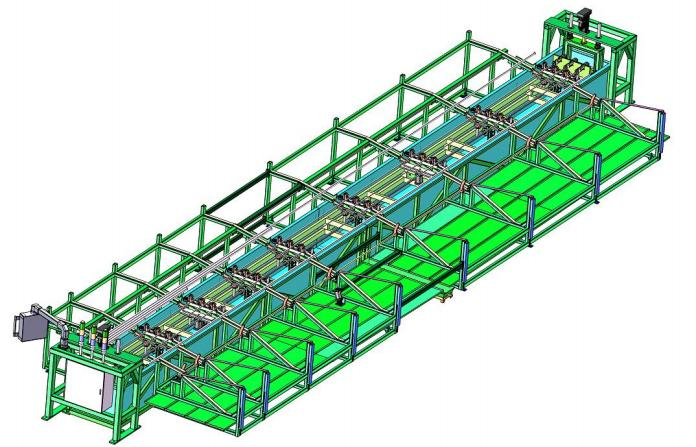

Конструкция с несколькими станциями этого оборудования использует сжатый воздух в качестве среды обнаружения, а трубы погружаются в инспекционный бассейн после надувания, которое контролируется интеллектуальной системой,
Несколько труб могут быть обнаружены одновременно, а режимы загрузки и вырубки могут быть синхронизированы для экономии времени загрузки и разгрузки. Путем хранить материалы, дишаргинг материалы, питаясь материалы,
Автоматическое обнаружение, автоматический сортировать, автоматический прикрывать без разрушения и другие заведения, потому что они имеют автоматическую сортируя функцию, никто можно отрегулировать к нормальной работе
При исполнении служебных обязанностей один человек приводится в действие несколько устройств для снижения трудоемкости и затрат на рабочую силу.2. Рабочий процесс блока:
Разрядка → автоматическая подача → зажимая трубу → головка (герметизируя оба конца штуцеров трубы) → погруженный в воду (раздувной) → обнаружение → материальный возвращать
↗Квалифицированная труба → готовая стойка для хранения
→ Автоматическая вырубка

↘Неквалифицированные запчасти → неквалифицированное хранение

3. Таблица параметров оборудования

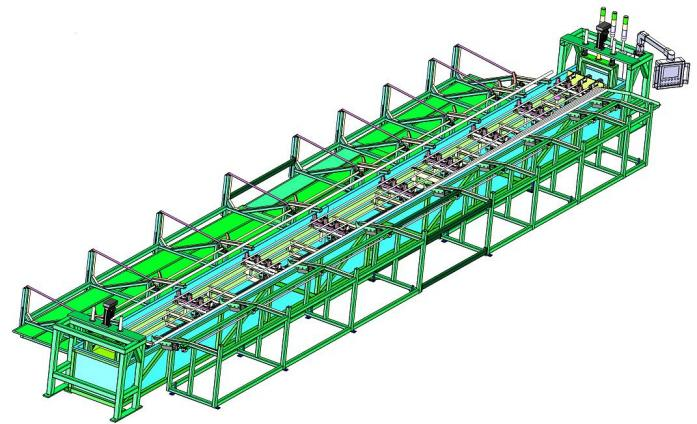

4. Краткое введение структуры оборудования:

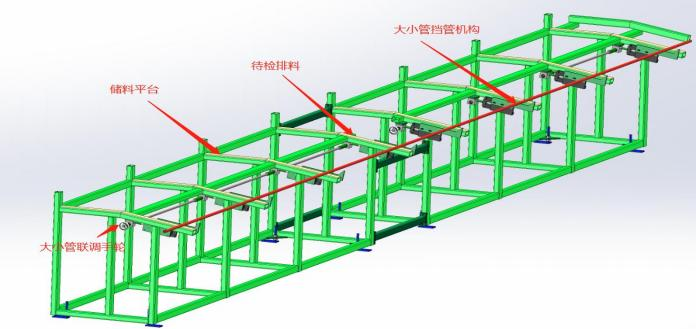

Подавая скамья: сваренный с сталью национального стандарта, независимым discharging прибором, с multi-секцией discharging платформой, совместимой с различными спецификациями длины труб, скамья с дефлектора механизма регулировки рычага спецификации размера, никакая потребность отрегулировать трубу jacking треугольную плиту отдельно в бассейне осмотра, уменьшает

Интенсивность труда рабочих снижает зависимость от техников.

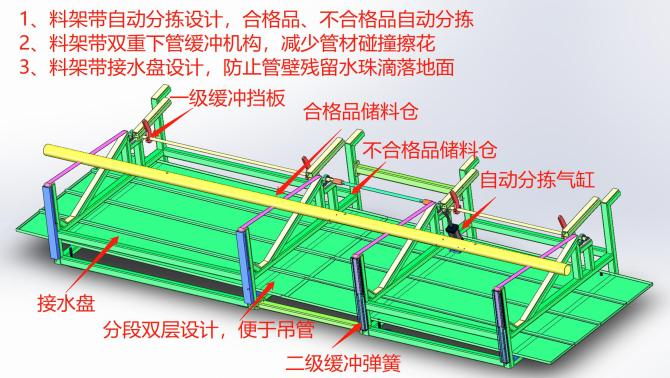

Автоматический сортируя питаясь шкаф: сваренный с сталью национального стандарта, независимый прикрывая прибор, 4 раздела дишаргинг платформа, совместимая с трубой 2,4-6 м,
Есть две позиции квалифицированных продуктов и неквалифицированных продуктов. Переключение хранения каждого положения проконтролировано автоматическим сортируя рычагом качания системы для сортировать и переключать.

Часть двухслойной конструкции с подносом для сбора воды, и капли воды на стене трубы после испытания под давлением капаются на поддон для воды для унифицированного сбора, а средняя секция остается пустой, что удобно для подъема трубы.

Умная система управления: система умно проконтролирована программированием пльк, интерфейсом деятельности человека и машны, регулировкой входного сигнала дисплея касания, с автоматическим управлением,
Автоматический контроль давления, автоматическая сортировка памяти и функции автоматической сигнализации. Во время обнаружения он может автоматически судить о том, являются ли продукты разных станций квалифицированными и запоминаются в соответствии с давлением удержания различных станций, в настоящее время, когда ожидается неквалифицированная станция, автоматическая стойка для хранения автоматически отсортирует ее до неквалифицированного бункера для хранения. Когда неправомочные продукты появляются в таком же складе на 3 последовательных раза, сигнал тревоги автоматического выключения будет вызван, напоминает оператору для проверки ли голова протекает и нужно быть замененным.Система имеет функции удаленного обслуживания и удаленного мониторинга, автоматически генерирует отчеты и подключается к управлению производством.Автоматическое погружное устройство: двусторонняя конструкция механизма погружения электрического цилиндра сервопривода, состоящая из двух комплектов цилиндров электрического цилиндра сервопривода + воздухонепроницаемая система обнаружения, два конца сервопривода электрический цилиндр
Синхронная подъемная конструкция обеспечивает синхронизацию опускания с обеих сторон. Принято хромированная ручка с двойным направляющим стержнем + направляющая из графитовой меди, а проверка надувания давления и погружение выполняются синхронно за головкой, после погружения она Будет автоматически плавать вверх и возвращать материал до определенного периода времени (время удержания давления можно отрегулировать согласно требованию), плавать вверх и возвращать материал

Синхронизация для сокращения времени цикла процесса обнаружения.

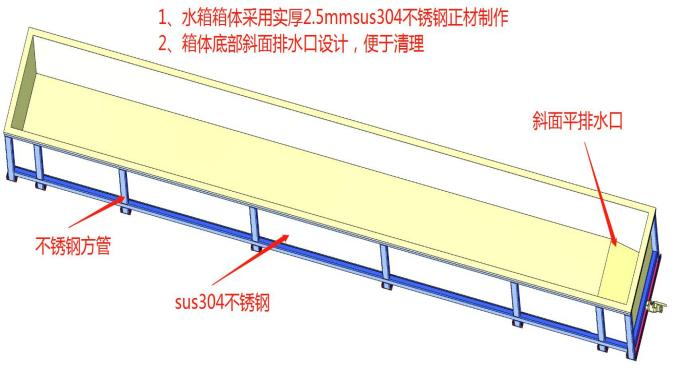

Раковина осмотра: тело структура рамки раковины теста нержавеющей стали 304, которая сварена и сформирована плитой и сталью нержавеющей стали 304. Не позволяйте бассейну быть длинным

Запасная вода ржавая и перфорированная, имеет вход и выход, а нижний наклон предназначен для облегчения очистки и проверки замены и слива воды.

Инспекция

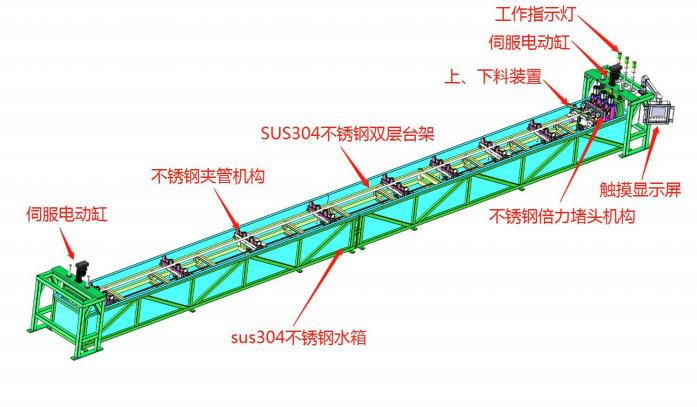

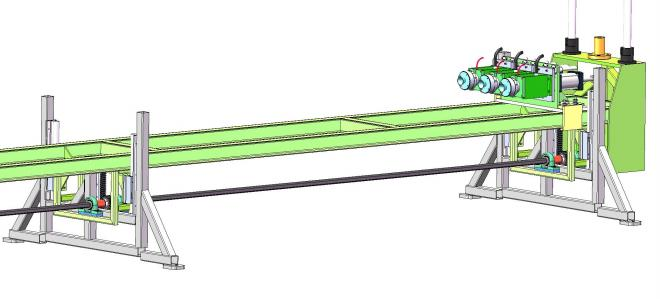

Платформа осмотра состоит из шкафов платформы подъема, автоматического главного прибора запечатывания, автоматического питаясь и прикрывая прибора, и автоматического прибора трубы струбцины.

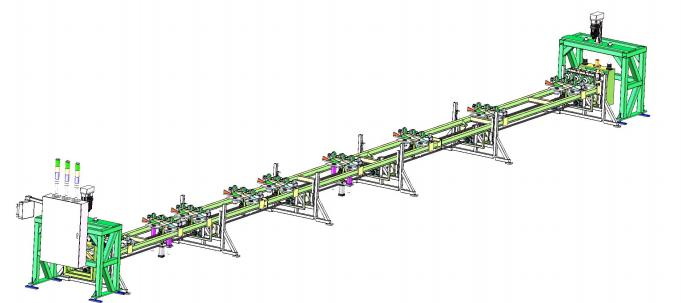

1. Подъемная платформа стенд
1. Стенд сделан из стали Я-луча нержавеющей стали 10 # национального стандарта СУС 304, которая обеспечивает ригидность стенда и предотвращает стенд от ржаветь, гнуть,
Деформация.2. Подъемная платформа подъем скамьи синхронно поднимается сервоэлектрическим цилиндром, а нижняя часть скамьи синхронно спроектирована синхронной шестиугольной осью + зубчатой рейкой. Шестерни установлены на вращая вал, и шкаф зафиксирован на дне кронштейна дна коробки, когда платформа поднята и опущена, направляя вал и шестерня пассивно следовать вращая движением, И шестерня двигает вверх и вниз вдоль фиксированного шкафа для того чтобы нажать среднюю часть платформы для того чтобы поднять и упасть синхронно, для того чтобы достигнуть общей синхронизации платформы поднимаясь и падая, предотвращая платформу от гнуть
Вариант
3. С обеих сторон платформы есть полуоткрытые линейные направляющие из нержавеющей стали sbr для предотвращения переднего, заднего, левого и правого отклонения и прыжкового разделения во время процесса подъема стенда.

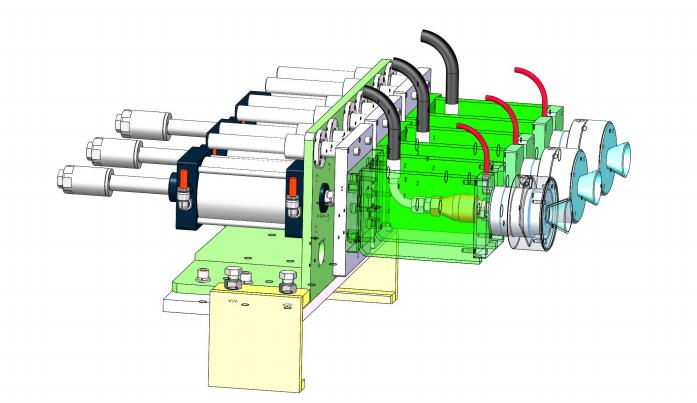

II. Автоматическое устройство уплотнения головки

2. автоматическое устройство matic hea

Устройство автоматического уплотнения головки имеет конструкцию радиального уплотнения, приводимый в движение регулируемым цилиндром из нержавеющей стали, обе стороны конца трубы являются передним и задним движением головки уплотнения, установленным в головке трубы, уплотнительное кольцо головки уплотнения вентиляционный радиальный зажим давления испытательная трубопроводная арматура, После того, как трахея высокого давления в хвосте вентилируется и находится под давлением до установленного значения давления, сохраняйте давление,
Испытание под давлением завершает сброс давления узла трубы высокого давления заколки для волос, выхлопная головка уплотнения освобождает фитинги для труб, а цилиндр из нержавеющей стали возвращается, чтобы завершить процесс испытания под давлением,
1. Устройство Plug состоит из двух групп слева и справа, из которых одна сторона рядом с шкафом управления является фиксированным концом, а другой-мобильным. Когда спецификация длины трубы изменяется, вам нужно только настроить определение положения мобильного конца, чтобы адаптироваться к спецификациям труб разной длины. Зажим устройства штекера фиксированной конструкции, простая регулировка
Это быстро.2. Верхние и нижние линейные подшипники из нержавеющей стали цилиндра головки уплотнения направляются и выдвижны, чтобы предотвратить падение и смещение посадочных мест головки уплотнения под действием силы тяжести.3. Цилиндр представляет собой регулируемый цилиндр из нержавеющей стали 304. Когда короткий допуск хода короткий, место штепсельной вилки нельзя двинуть, и только телескопичный ход цилиндра нужно быть отрегулированный.4. Уплотнительная головка имеет общую конструкцию с быстрой заменой в автономном режиме, изготовлена из нержавеющей стали 304, воздушная труба высокого давления и воздушная труба низкого давления быстро подключаются к замене на улице
Рисовая лапша-простая и быстрая.5. Конструкция направляющей трубы из нержавеющей стали уплотнительной головки. Когда головка трубы слегка изогнута и деформирована, трубу можно немного исправить и направить, чтобы головка трубы была гладкой.

Войдите внутрь головки запечатывания без царапать радиальное кольцо запечатывания, таким образом уменьшая уязвимую цену кольца запечатывания.

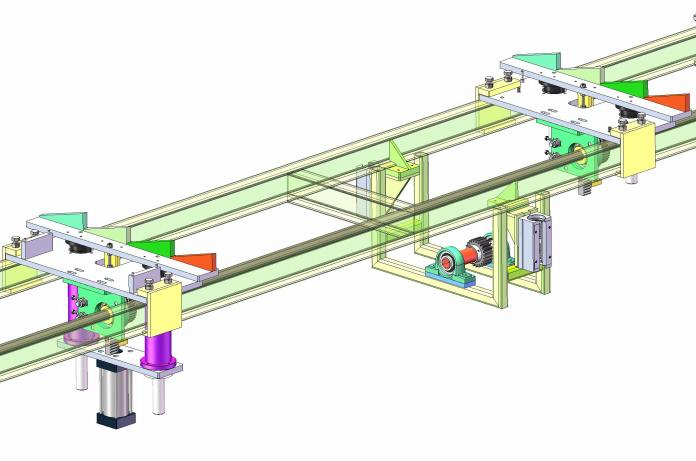

3. Автоматический питаясь и прикрывая прибор
1. Устройство автоматической подачи и вырубки состоит из нескольких комплектов цилиндров из нержавеющей стали 304 + треугольной пластины для домкрата и использует хромированный стержень с двойным направляющим стержнем + прямую линию из нержавеющей стали 304
Направляющая подшипника обеспечивает стабильность подъема и снижает вероятность ржавчины и застревания направляющей штангой.2. Подъемный механизм спроектирован синхронно синхронной шестигранной осью + зубчатая рейка. Шестерня установлена на вращающемся валу, а стойка закреплена на головке цилиндра коробки. Когда цилиндр ретрактабле, направляя вал и шестерня пассивно следовать вращая движением, управляйте другими группами в составе поднимаясь механизмы для того чтобы двинуть синхронно, обеспечивающ такие же загрузку и разгружать
Шаг.3. Подъемное фиксированное сиденье имеет конструкцию пряжки, нижний соединительный вал-шестигранный стержень из нержавеющей стали, подшипник шестерни и шестигранный стержень установлены для работы, а длина трубы длинная.Когда степень изменяется, фиксированное место может двинуть некоторое расстояние горизонтально для того чтобы приспособиться к длине трубы.

4. Треугольная верхняя пластина верхней и нижней материальной трубы изготовлена из нейлонового резинового листа для предотвращения царапин на поверхности трубы.

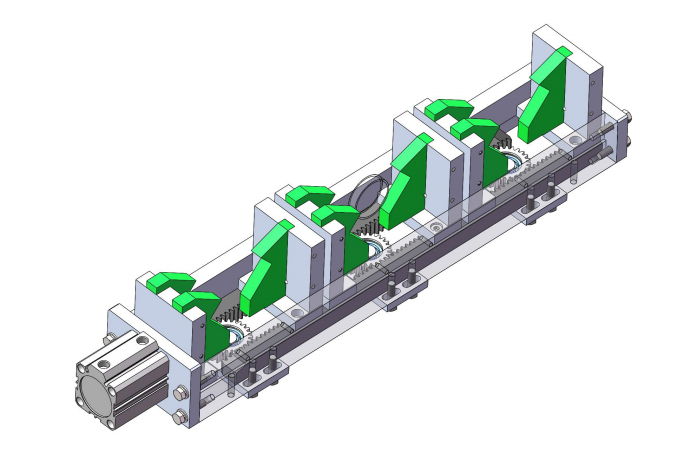

4 Автоматическое зажимное устройство для труб принимает синхронную зажимную конструкцию шестерни стойки привода цилиндра, цилиндр телескопический время двойной <образной фанеры внутрь зажима, зажимная труба автоматически центрируется с уплотнением Head Center, нет необходимости регулировать положение трубы при изменении спецификации трубы. Предотвратить герметичность цилиндра заглушки
Осевое смещение изгиба трубы.1. Зажимной цилиндр, зубчатая рейка, подшипник и винт изготовлены из нержавеющей стали SUS304, защита от ржавчины.2. <Отжимные лезвия формы изготовлены из нейлонового резинового листа для предотвращения царапин на поверхности трубы.3. Основание трубы струбцины зафиксировано на верхней части автоматической загрузки и разгружать прибор домкрата трубы, и для этого не нужно быть отрегулированный отдельно когда длина изменяет.Частичная принципиальная схема испытания трубы герметичным давлением Пресс

Список уязвимых частей газ-туго давления трубы испытывая машину
