Стальная труба дробеструйная машина

Машина для комбинированной очистки внутренней и наружной стенки стальной трубы
Стальная труба Дробеструйная машина представляет собой комбинированное оборудование для очистки, которое в основном используется для удаления оксида накипи, слоя ржавчины и сварочных остатков внутренних и наружных стен стальных труб. Он широко использован в промышленных полях как трубопроводы нефти, химическое оборудование, башни энергии ветра, етк. Оборудование обработано через технологию взрывать съемки сочетания из (наружная стена) и съемки Blasing (внутренняя стена), и система управления PLC принята для того чтобы осуществлять автоматическую деятельность всего процесса подавать, взрывать съемки и прикроя.Оборудование состоит из камеры очистки, взрывного колеса в сборе, конвейерной системы и системы удаления пыли патрона фильтра. Основные компоненты Принять центробежные консольные взрыва колеса и многослойные сменные уплотнительные щетки для обеспечения равномерной очистки стальных труб с различными диаметрами и снаряда уплотнения. Оснащен сепаратором гранул занавесного типа и системой восстановления отрицательного давления для достижения переработки стальной дроби, фильтрации и разгрузки пыли. Схема обработки внутренних стен может быть выбрана в соответствии с диаметром трубы, а согласованность очистки может быть улучшена с помощью системы вращающейся подачи. Он подходит для обработки поверхности перед сваркой или распылением, а также может улучшить адгезию покрытий и антикоррозионные характеристики. Он имеет характеристики небольшой площади пола и удобного обслуживания.Машина съемки наружной стены стальной трубки взрывая

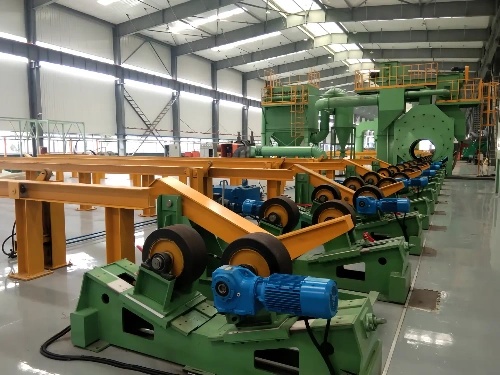

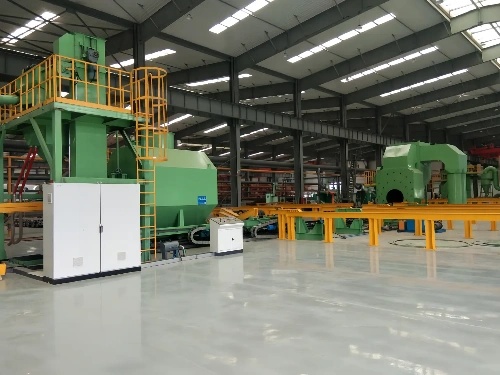

Оборудование в основном состоит из уборочной комнаты, сборки взрывного колеса, Rollgang, механизма подачи, механизма разгрузки, спирального конвейера, подъемника, платформы обслуживания, сепаратора, системы удаления пыли и электрической системы управления.1. Взрыв колеса принять вверх Дробеструйная композиция. Поскольку нижняя поверхность стальных труб с разными диаметрами труб примерно на одной и той же высоте, когда они транспортируются на роликовой таблице, ударное колесо выбрасывается снизу вверх, и расстояние между снарядом и поверхностью стальных труб в основном одинаковое, Стальной выстрел Достигает той же скорости проецирования на поверхность заготовки, что обеспечивает одинаковый эффект очистки стальных труб с различными диаметрами труб на поверхности. Обеспечьте те же условия для последующих распылений.2. Заготовка непрерывно проходит через импорт и экспорт дробеструйной машины. Из-за очистки стальных труб с различными диаметрами труб, чтобы предотвратить вылет снаряда на улицу, машина использует многослойную сменную уплотнительную щетку, чтобы полностью запечатать снаряд.3. Центробежные консольные Роман и эффективный многофункциональный взрыв колеса принят, с большой дробеструйной мощностью, высокая эффективность, быстрая замена лезвия, общая производительность замены и удобное обслуживание.4. Используется сепаратор шлака для гранул типа Be с полным занавесом, который значительно улучшает количество разделения, эффективность разделения и качество дробеструйной съемки, а также снижает износ взрывного колеса.Структурные особенности
Структура машины состоит из механизма подачи, подающего ролика, машины для пескоструйной очистки, выгрузочного ролика, механизма гашение, пневматической системы управления, электрической системы управления и системы удаления пыли и т. Д. С помощью электрического управления PLC, пневматического управления верхней разгрузки цилиндра воздушного клапана, управляемых ворот снаряда, транспортировки снаряда и другого обнаружения неисправностей, эта машина реализует автоматическое управление всей машиной, таким образом, имея высокую производительность, такие функции, как хорошая надежность и расширенная автоматизация.1. Последовательность очистки заготовки
Кормление Кронштейн → кормления механизм Кормление → Ввод Дробеструйная камера → Дробеструйная обработка (заготовка вращается при движении вперед) → Отправка Дробеструйная камера → Захват механизм Захват → Захват кронштейн
2. Последовательность циркуляции снаряда
Хранение снаряда → Управление потоком → Дробеструйная обработка заготовки → Ковшовый элеватор Вертикальный подъем → Разделение шлака гранул → (Переработка)
Колесо взрыва
Выбранное этим оборудованием взрывное колесо является изогнутым лезвием диска устройства. Он изготовлен путем прецизионной обработки и установки с использованием передовых технологий. Он в основном изготовлен из рабочего колеса, главного вала и гильза главного подшипника, корпуса, направленной втулки, колеса для разделения таблеток, лезвия, крыла, передаточного устройства, двигателя, подшипника и других деталей. Колесо взрыва представляет собой блок дисковой структуры, поэтому снаряд имеет хорошие характеристики вливания и большое количество выбросов удельная мощность. Колесо взрыва крыльчатки тела близко к главному концу вала, с разумной структурой, разумным и компактным расположение и удобное обслуживание.Удаление пыли
Картридж фильтра можно легко регенерировать с помощью импульсов, вибрации или обратного воздушного потока для очистки от пыли, и очищающий эффект хороший. Технология удаления пыли патрона фильтра продукт замены удаления пыли сумки, и технология фильтрации в 21-м веке.
