Труба Полировальная Машина-Стальная Труба Внутренняя Стена Полировальная Машина

1. Краткое введение режима работы устройства:
Эта машина принимает дизайн мульти-станции односторонний, и первый конец оборудования отполирован в то же время работая, который можно автоматически кормить, полировать, и прикрывать (1
Патрубок бросает 3 раза, один цикл или три патрубка бросают 1 раз, три верхних и три нижних режима), блок состоит из платформ рамы подачи, вращения колеса полировки
Он состоит из четырех частей: вращающейся платформы, полировального узла и заглушки. Двигатель приводит в движение полировальный стержень, вращает полировальную головку и обходит полировальную головку,

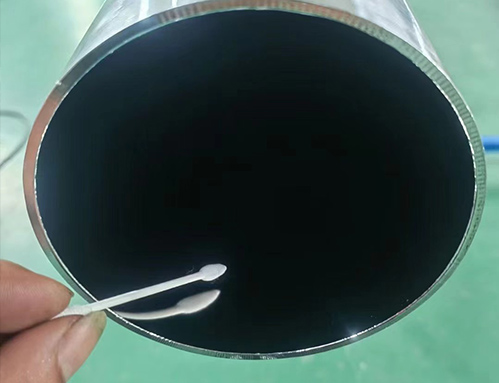

Внутренняя стенка металлической трубы отполирована, а расходными материалами для полировки могут быть абразивная лента и многослойный круг. Этой машине нужен только один оператор для работы.Или оперировать 2 комплектами оборудования одним человеком, без профессиональных мастеров, вы можете занять свой пост после несложного обучения. Вы можете полировать несколько металлических труб одновременно, что может основываться на различных спецификациях труб и требованиях к полировке, регулировать разные скорости полировки.2. Рабочий процесс блока:
Автоматическое питаясь → напорная трубка → вращение трубки → полируя штанга переднее полируя → извлечения штанги → извлечения материала прикрывая → законченный продукт
3. Введение в структуру оборудования:
Оборудование в основном состоит из пяти частей: кормление кадра, полировка хост, полировка буксир вращающейся платформы, кормление стойки, интеллектуальная система управления и т. д.
3,1 Кормящая рама: 1. Шкаф сварен с трубками квадрата национального стандарта Ф120кс120кс6, с емкостью подшипника 7 тонн, и имеет функции хранить материалы, дишаргинг материалы и преграждать материалы.2. Стенд имеет перегородку механизма регулировки рычага размера и спецификации. Когда диаметр и спецификация изменяются, передняя и задняя перегородки регулировки рычага какао, нет
Единая регулировка необходима для снижения трудоемкости работников и уменьшения зависимости от техников.В-третьих, конструкция наклона столешника выгрузки стойки. После того как материал принят от нижней трубы, труба может автоматически свернуть медленно к дну для избежания

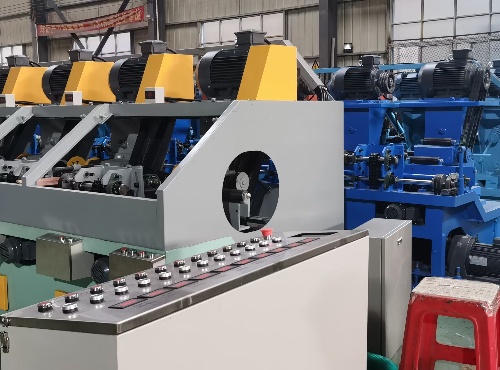

Высокоскоростное падение прокатки ударов поверхности без ручного вмешательства.Четыре, хранение, разрядка и контактная часть трубы с защитной прокладкой из резиновой пластины для предотвращения прямого контакта трубы и металлической рамы стола.5. Часть хранения материала оснащена поперечным пассивным роликом, с помощью которого удобно сдвинуть голову вместе.3,2 Полировка хост: во-первых, стойка сварена с национальным стандартом стали, двухслойная стойка, обработка с ЧПУ, линейная направляющая + графит, установленный на стойке
Скользящий блок с медной втулкой, прогулочное сиденье установлено на скользящем блоке, полировальный двигатель и полировальный стержень установлены на ходовой базе, полировальная шлифовальная головка расширена,
Увеличьте площадь шлифования, сократите время полировки и повысьте эффективность работы; Ходячая база приводится в движение серводвигателем во время полировки
Полировка подачи. Основание мотора вперед и назад принимает шестерню шкафа шестерни для обеспечения что полируя штанга вперед и назад плоска

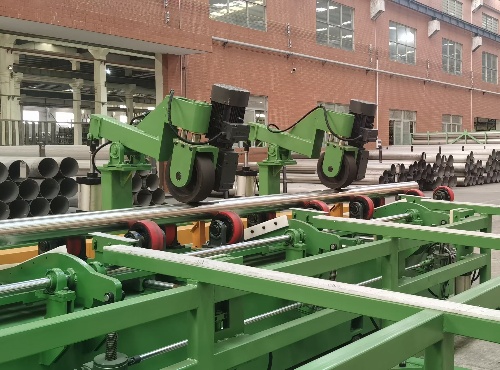

Стабильность.Во-вторых, шлифовальная головка имеет конструкцию полировального стержня с прямым подключением двигателя преобразования частоты, с регулируемым преобразованием частоты вращения и высокой эффективностью передачи.3. Он имеет функцию автоматического сложения и вычитания скорости вращения шлифовальной головки внутрь и из горловины трубы, чтобы уменьшить частоту трубы конца трубы после полировки.4. Он имеет автоматическую подъемную силу головки трубы, которую можно наполовину бросить или переключить на режим полного броска.V. Двухслойный стенд принимает соединение лифта и направляющей штанги, и регулировку мотора сервопривода полируя изменение спецификаций.3,3 Подставка для полировального буксира: 1. Сваренная с сталью национального стандарта, фиксированная стойка портала, секционная конструкция. Когда спецификация диаметра трубы изменяется, это не обязательно.Отрегулируйте высоту материального шкафа для обеспечения своей стабильности. Платформа использует нижнее колесо для езды + верхний прижимной ролик, а нижнюю платформу

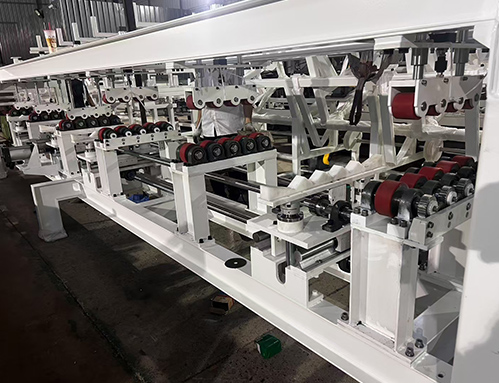

Установите несколько комплектов сидений для верховых колес, можно одновременно полировать несколько стальных труб, в колесе используется мотор-редуктор с переменной частотой для привода вращения.Переключение и загрузка и разгрузка станции трубы принимают электрический подъем лифта + зубчатая рейка поперечной подвижной синхронизации для обеспечения ее синхронизации
Секс и стабильность. Верхний горизонтальный луч принимает двухслойную структуру Я-луча, и устанавливает множественные наборы пневматических мест ролика щипка и пневматических компонентов.Привод, хромированная направляющая ручки, автоматическое нажатие и подъем во время полировки
2. Режим полировки: одну трубку можно бросить несколько раз или один цикл, или несколько ответвлений можно бросить один раз, а также можно использовать несколько верхних и нижних режимов.3. Верхние и более низкие материалы принимают поднимаясь и поперечный мовинг механизм, и поднимаясь и поперечный двигать принимают электрический ролик строки лифта + кайт шестерни такой же дизайн,
Обеспечьте стабильность и синхронность траверс и подъема механизма мульти-группы.4. Синхронизация силы мульти-этапа ременного шкива поддержки трубы вращая, используя форму вала пояса мотора преобразования частоты вращая, может установить время

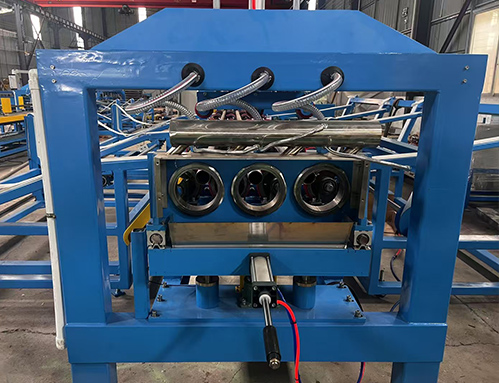

Вперед и назад, уменьшая изгиб трубы эллиптической односторонней вращающейся ходовой трубы.V. Конструкция переходной петли головки трубки, внутренняя стенка и внутренняя стенка трубки одинакового диаметра, предотвращают попадание полировального круга в трубу.3,4 более низкий материальный шкаф: 1. Шкаф сварен с сталью трубки квадрата национального стандарта Ф120кс120кс6 с весом подшипника 7 тонн.Во-вторых, конструкция наклона столешника выгрузки стойки может автоматически скатываться вниз к дну, когда труба опускается, чтобы избежать высокоскоростной прокатки падения.Поверхность повреждается без ручного вмешательства.3. Двухслойная конструкция части для хранения материала, дно с лотком для сбора воды, а вода остается на стенке трубы после выброса. Капли воды падают на поддон для воды для единого сбора.Набор, чтобы избежать оттока сточных вод в трубу на землю.Четыре, хранение, разрядка и контактная часть трубы с защитной прокладкой из резиновой пластины для предотвращения прямого контакта трубы и металлической рамы стола.
